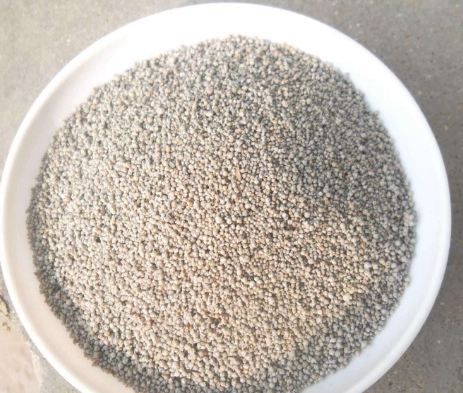

漂珠的主要化學成分是硅和鋁的氧化物，其中二氧化硅約占50-65%，氧化鋁約占25-35%，由于二氧化硅的熔點高達1725攝氏度，而氧化鋁的熔點為2050攝氏度，兩者都是高度耐火材料。因此，它的耐火度非常高，一般可達1600-1700攝氏度，是一種優(yōu)良的高性能耐火材料。

　　漂珠不僅重量輕(體積重量250~450kg/m3)，而且絕熱性能優(yōu)異(室溫下導熱系數(shù)0.08～0.1)，為輕質(zhì)保溫材料領域的發(fā)展奠定了基礎。

　　由于作為為硅鋁氧化物礦物相(石英和莫來石)形成的硬質(zhì)玻璃體，硬度可達Mohs 6-7，靜壓強度高達70-140MPa，真實密度為2.10-2.20g/cm3。它相當于一塊巖石。因此，具有較高的強度。

　　通常，輕質(zhì)多孔或中空材料，如珍珠巖、沸石、硅藻土、海浮石、膨脹蛭石等，硬度和強度較差。由其制成的保溫制品或輕質(zhì)耐火制品存在強度差的缺點，它們的缺點正是漂珠的優(yōu)點，因此具有更大的競爭優(yōu)勢和更廣泛的用途。

　　漂珠的自然粒徑為1-250微米。比表面積為300-360cm2/g，類似于水泥。因此，不需要研磨，可以直接使用，細度可滿足各種產(chǎn)品的需要。其他輕質(zhì)隔熱材料通常粒徑較大(如珍珠巖等)。如果它們接地，將大大增加容量，并大大降低隔熱性能。在這方面，優(yōu)點非常明顯。
